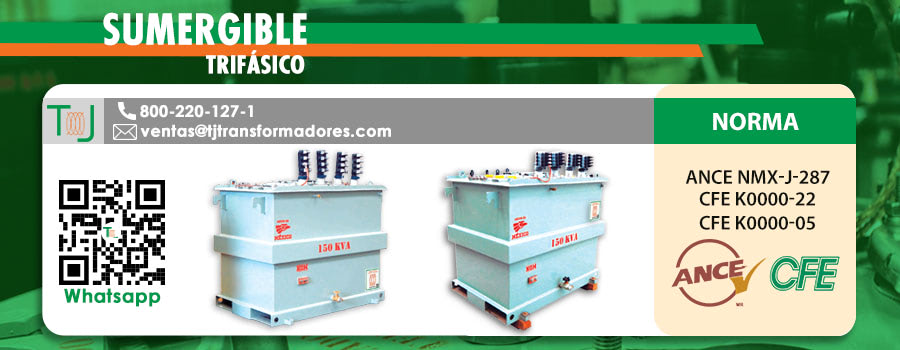

El transformador tipo sumergible trifásico está diseñado para operar en instalaciones eléctricas subterráneas garantizando máxima estética, seguridad y confiabilidad. Además, optimiza al máximo los espacios y elimina totalmente la contaminación visual.
Los transformadores sumergibles trifásicos se utilizan en lugares donde la seguridad y la estética son un factor decisivo, tales como: Centros Históricos, Fraccionamientos residenciales, Centros vacacionales y recreativos, Centros comerciales, Industria

TIPO DE TRANSFORMADOR
SUMERGIBLE OPERACIÓN EN ANILLO ò EN OPERACIÓN RADIAL
CAPACIDADES A FABRICAR
DE 15 KVA HASTA 5000 KVA
TENSION PRIMARIA (M.T.)
5 - 15 - 25 - 35KV
VOLTAJE PRIMARIO (M.T.)
4160 - 4160 / 4201 - 13200 - 13200/7620 - 13800 - 13800/7967 - 23000 - 22860/13200 - 33000 - 33000/19053 - 34500 - 34500/19920
CONEXIÓN PRIMARIO (M.T.)
DELTA ( TRES HILOS ) Y/O ESTRELLA (TRES HILOS MAS NEUTRO)
VOLTAJE SECUNDARIO (B.T)
220/127 - 440/254 - 460/230 - 480/277 - 4160/4201
CONEXIÓN SECUNDARIA (B.T)
ESTRELLA (TRES HILOS MAS NEUTRO)
CLASE DE ENFRIAMIENTO
(ONAN) AISLADO EN ACEITE MINERAL DIELECTRICO LIBRE DE PCB

(KNAN) AISLADO EN LIQUIDO VEGETAL DIELECTRICO BIODEGRADABLE, ALTO PUNTO DE IGNICIÓN
DERIVACIONES EN VOLTAJE NOMINAL (M.T.)
2ARRIBAY2ABAJO DE2.5%C/U -- 1ARRIBAY3ABAJODE2.5%C/U -- 2 ARRIBA Y 2 ABAJO DE 1000 VOLTS C/U -- 1 ARRIBA Y 3 ABAJO DE 1000 VOLTS C/U
ALTITUD DE OPERACIÓN
DE 0 A 2300 M.S.N.M
FRECUENCIA
60HZ,
TEMPERATURA
DISEÑADO PARA 40 o C MAXIMO Y UNA MEDIA DE 30 o C para clima calido 55 o C
TANQUE Y GABINETE
ACERO INOXIDABLE (TIPO COSTA) CON RECUBRIMIENTO PRIMARIO Y SECUNDARIO COLOR GRIS
ACERO DULCE (ACERO NEGRO) CON RECUBRIMIENTO PRIMARIO Y SECUNDARIO COLOR GRIS
NORMA DE FABRICACION
NMX-J-285 ( USO PARTICULAR) CFE K-0000 (CON PROTOCOLO)
ACCESORIOS DE NORMA
LADO PRIMARIO:
BOQUILLAS TIPO POZO DE 200 AMPS (TIPO PERNO DE 600 AMPS A SOLICITUD DEL CLIENTE), SECCIONADORES DE 300 AMPS OPERACIÓN BAJO CARGA, FUSIBLES DE PROTECCION TIPO BAYONETA REMOVIBLES DEL EXTERIOR Y FUSIBLES INTERNOS DE AISLAMIENTO, CAMBIADOR DE DERIVACIONES OPERACION SIN CARGA, PORTA CODOS (PARA BOQUILLA ESTACIONARIA) BARRA DE TIERRA. IDENTIFICACION DE FASES Y BOQUILLAS
LADO SECUNDARIO:
BOQUILLAS TIPO MUELLE, NIPLE Y TAPON DE LLENADO DE 25.4 M.M. VALVULA DE SOBRE PRESION, VALVULA DE MUESTREO DE 1", PLACA DE DATOS (ACERO INOXIDABLE) , BARRA Y CONECTOR A TIERRA, TERMOMETRO Y NIVEL DE ACEITE PARA CAPACIDADES MAYORES A 225 KVA, DIVISION ENTRE M.T. Y B.T.
ADICIONAL POR CLIENTE
INDICADORES DE FALLA, INTERRUPTOR TERMO MAGNETICO EN BAJA TENSION, CONTACTOS DE ALARMA, VENTILACION FORZADA,CONEXIÓN ESPECIAL EN DEVANADOS, O CUALQUIER ACCESORIO NO INDICADO EN NORMA.

***ENVÍO SIN COSTO A CUALQUIER ESTADO DE LA REPÚBLICA MEXICANA**
