TRANSFORMADOR PEDESTAL MONOFÁSICO
Directorio Industria Eléctrica

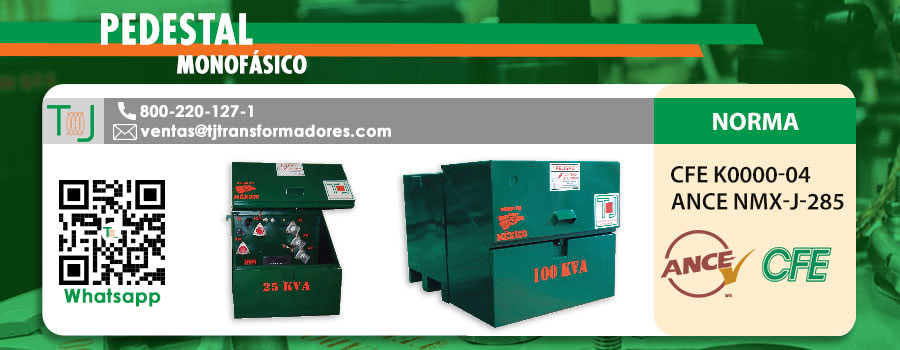

TRANSFORMADOR PEDESTAL MONOFÁSICO
El transformador tipo pedestal monofásico está diseñado para operar en interior y exterior, colocado sobre una base de concreto. Este tipo de transformador es aplicable a sistemas de distribución subterráneos generalmente utilizados en zonas residenciales.
TIPO DE TRANSFORMADOR
PEDESTAL OPERACIÓN EN ANILLO ò EN OPERACIÓN RADIAL
CAPACIDADES A FABRICAR
DE 15 KVA HASTA 200 KVA
TENSION PRIMARIA (M.T.)
15 -25-35KV
VOLTAJE PRIMARIO (M.T.)
13200 - 13200/7620 - 13800 - 13800/7967 23000 - 22860/13200 - 33000 - 33000/19053 - 34500 - 34500/19920
CONEXIÓN PRIMARIO (M.T.)
FASEA TIERRA ( UN HILO ) Y/O PARALELO (DOS HILOS )
VOLTAJE SECUNDARIO (B.T)
240/120
CONEXIÓN SECUNDARIA (B.T)
TRIFILAR (DOS HILOS MAS NEUTRO)
CLASE DE ENFRIAMIENTO
(ONAN) AISLADO EN ACEITE MINERAL DIELECTRICO LIBRE DE PCB (KNAN) AISLADO EN LIQUIDO VEGETAL DIELECTRICO BIODEGRADABLE, ALTO PUNTO DE IGNICIÓN
DERIVACIONES EN VOLTAJE NOMINAL (M.T.)
2ARRIBAY2ABAJO DE2.5%C/U -- 1ARRIBAY3ABAJODE2.5%C/U --
ALTITUD DE OPERACIÓN
DE 0 A 2300 M.S.N.M
FRECUENCIA
60HZ,
TEMPERATURA
DISEÑADO PARA 40 o C MAXIMO Y UNA MEDIA DE 30 o C para clima calido 55 o C
TANQUE Y GABINETE
ACERO INOXIDABLE (TIPO COSTA) CON RECUBRIMIENTO PRIMARIO Y SECUNDARIO COLOR VERDE ACERO DULCE (ACERO NEGRO) CON RECUBRIMIENTO PRIMARIO Y SECUNDARIO COLOR VERDE
NORMA DE FABRICACION
NMX-J-285 ( USO PARTICULAR) CFE K-0000 (CON PROTOCOLO)
ACCESORIOS DE NORMA
LADO PRIMARIO:
BOQUILLAS TIPO POZO DE 200 AMPS , FUSIBLES DE PROTECCION TIPO BAYONETA REMOVIBLES DEL EXTERIOR Y FUSIBLES INTERNOS DE AISLAMIENTO, CAMBIADOR DE DERIVACIONES OPERACION SIN CARGA, PORTA CODOS (PARA BOQUILLA ESTACIONARIA) BARRA DE TIERRA. IDENTIFICACION DE FASES Y BOQUILLAS
LADO SECUNDARIO:
BOQUILLAS TIPO ESPADA, NIPLE Y TAPON DE LLENADO DE 25.4 M.M. VALVULA DE SOBRE PRESION, VALVULA DE MUESTREO DE 1", PLACA DE DATOS (ACERO INOXIDABLE) , BARRA Y CONECTOR A TIERRA, TERMOMETRO Y NIVEL DE ACEITE PARA CAPACIDADES MAYORES A 225 KVA, DIVISION ENTRE M.T. Y B.T.
ADICIONAL POR CLIENTE
INDICADORES DE FALLA,INTERRUPTOR TERMO MAGNETICO EN BAJA TENSION, SECCIONADORES OPERACIÓN BAJO CARGA, TERMOMETRO Y NIVEL DE ACEITE O CUALQUIER ACCESORIO NO INDICADO EN NORMA.
***ENVÍO SIN COSTO A CUALQUIER ESTADO DE LA REPÚBLICA MEXICANA***
