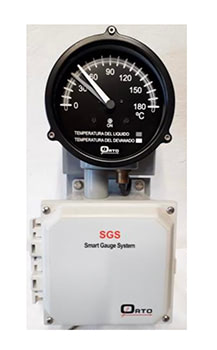

SMART GAUGE SYSTEM

El Termómetro Digital (SGS) es un instrumento de bajo costo para el control de la temperatura de los transformadores inmersos en líquido aislante. Para este caso, normalmente, se necesitan dos indicadores: uno para medir la temperatura del líquido y otro para mostrar la temperatura del devanado. El SGS es un instrumento dos en uno que muestra ambas temperaturas en la misma carátula. En lugar de una pantalla digital, utiliza la pantalla de tipo indicador tradicional a la que están acostumbrados los clientes y facilita las lecturas en condiciones de luz solar. El sensor se monta directamente en un termopozo y no es necesario utilizar la imagen térmica.

La temperatura del líquido se mide a través de un RTD. En lugar de la imagen térmica estándar, utilizada para simular la temperatura del devanado, incluye un TC de núcleo dividido externo (0 a 5 A) para medir la corriente de carga y calcula la temperatura del devanado. El modelo matemático también calcula la pérdida de vida del transformador.

Las temperaturas máximas se almacenan en una memoria no volátil y se muestran en la carátula del indicador cuando es necesario. Para mostrar los valores máximos de temperatura, se debe presionar el botón externo ubicado en el lado derecho del gabinete. Para restablecer estos valores, presiónelo durante 5 segundos.

Incluye 5 Relés de 6A / 250 VAC, para activar las etapas de enfriamiento y brindar funciones de alarma y disparo. Estos relés se pueden configurar en modo a prueba de fallo para activar el sistema de enfriamiento del transformador en caso de pérdida de energía o daño del dispositivo y nunca se deben usar en la salida de disparo. Contiene puertos seriales de fibra óptica, RS-485 y USB para las funciones de configuración y comunicación del instrumento. Dos protocolos de comunicación están disponibles en este instrumento: DNP3.0 y Modbus RTU. Los dispositivos instalados en diferentes transformadores en la misma subestación pueden interconectarse en una configuración de cadena "Daisy Chain", lo que permite el monitoreo simultáneo de varios transformadores.
