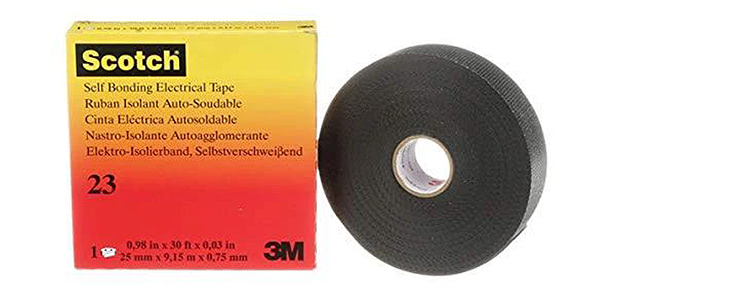

Descripción del Producto:
La Cinta de hule para empalmes Scotch® 23 es un producto base EPR (hule etileno‐propileno) autofusionable para empalmes de alto voltaje, que cuenta con una gran capacidad para conformarse; es una cinta no vulcanizante, auto‐estable, con excelentes propiedades eléctricas. La Cinta Scotch® 23 puede usarse como un aislante para aplicaciones de bajo voltaje y como aislante para empalmes hasta de 69,000 volts.

Aprobaciones y certificaciones.
Cumple con RoHS 2002/95/EC Cumplir con RoHS 2202/95/EC significa que el producto, o parte de éste (“Producto”), no contiene ninguna sustancia que exceda los valores de concentración máximos de la Directriz UE 2002/95/EC, según la enmienda de la Comission Decision 2002/618/EC, a menos que la sustancia se encuentre en una aplicación exenta conforme a RoHS. Esta información representa el conocimiento de 3M, el cual puede basarse en su totalidad o parcialidad en información provista por proveedores de 3M.

Características:
• Puede usarse para empalmar y terminar cables, cuya temperatura de sobrecarga de emergencia pueda alcanzar 130º C (266º F)
• Base hule etileno‐propileno (EPR)
• El grado de estiramiento no afecta las propiedades físicas y eléctricas
• Cinta auto‐fusionable
• Excelentes propiedades eléctricas
• Liner especial de poliéster, que no se pega a la cinta al desenrollarla
• Compatible con todos las aislantes de cable dieléctrico sólido:
1. Polietileno (alta y baja densidad)
2. Polietileno degradado (XLP)
3. Cloruro de polivinilo (PVC)
4. Hule butílico
5. Hule etileno‐propileno (PVC)
6. Hule base aceite

Aplicaciones:
• Aislante eléctrico primario para empalme de cable de 600 volts hasta 69,000 volts en todos los cables dieléctricos sólidos.
• Aislante primario para construcción de conos de control de esfuerzos en cables hasta de 35,000 volts en todos los cables dieléctricos sólidos.
• Cubierta en empalmes y terminaciones de alto voltaje.

Ficha Técnica Scotch® 23 Cinta de hula para empalmes
• Sellado contra humedad de conexiones eléctricas.
• Aislante de barra colectora.
• Sellado de extremo de cables de alto voltaje.

Especificaciones del producto:
La cinta de alto voltaje, resistente al efecto corona, es un producto base hule etileno‐propileno, capaz de operar en temperatura de emergencia de cable de 130º C (266º F). La Cinta de hule para empalmes Scotch® 23 puede aplicarse con estiramiento y sin estiramiento, sin pérdida de propiedades físicas ni eléctricas.
La cinta es resistente al desgarre, cuarteado, deslizamiento y levantamiento al estar expuesta a varios ambientes, en interiores y exteriores. Es compatible con aislantes de cable sintético, cuenta con un factor de disipación menor de 5% a 130º C (266º F), y presenta una vida de anaquel de 5 años.

Especificaciones de ingeniería/arquitectura:
El empalme y la terminación de cables dieléctricos sólidos deben realizarse de acuerdo con los esquemas del fabricante del material para empalmes, como la Serie 2047 disponible de 3M Company. Los empalmes y las terminaciones deben aislarse con Cinta de hule para empalmes Scotch® 23.

Características y datos de prueba Coeficiente a 130º C (266º F):
Una cinta de alto voltaje que constantemente mantiene una consistencia parecida al hule a través de la vida útil de un empalme. Medir el coeficiente del material de hule es un método para determinar la consistencia de éste; el coeficiente de un material es la tensión requerida para elongar el material a cierta elongación.
