SERIE 1800 CON SALIDA SCADA 4-20mA

DESCRIPCIÓN

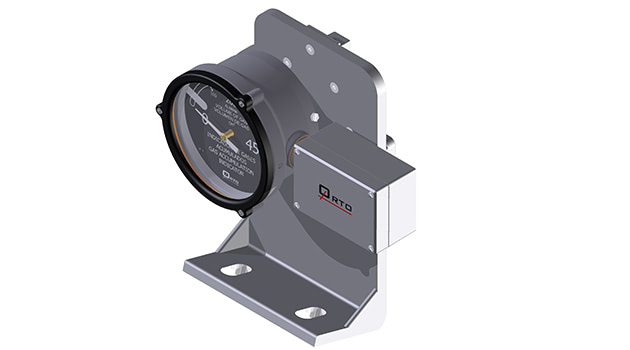

El modelo Indicador de Gases Acumulados con microinterruptor de control y salida SCADA está diseñado para medir el volumen de gases que se han intercambiado en el Cárter del instrumento, generados en el interior del transformador y cuya presencia indica la posibilidad de una falla.

Este instrumento está fabricado a prueba de intemperie y puede ser usado en climas extremosos que oscilan del ártico al trópico, además no requiere mantenimiento, puede soportar temperaturas desde -20°C hasta 85°C.

Su microinterruptor integrado y salida SCADA, controlan el volumen desde 0cm3 hasta 450cm3 de gases intercambiados por aceite en el tanque del instrumento.

De fábrica se ajusta el microinterruptor para que opere cuando se presente un volumen de 200cm3, pero, con previa solicitud, se puede ajustar al volumen que necesite el cliente.

El instrumento está compuesto de :

1. Base con Cárter de aluminio y subensamble motriz con un sistema de acoplamiento magnético (interno) que comunica movimiento del flotador a la manecilla indicadora.

2. Subens. Carátula y gabinete con conexiones.

3. De 4 Tornillos No.8-32UNC para fijar el Subens. Carátula y gabinete de conexiones a la Base con Cárter.
