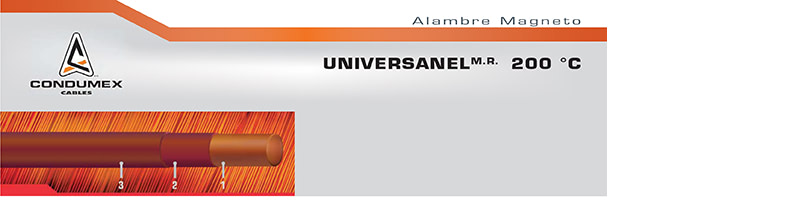

Descripción:
1. Conductor redondo de cobre suave.
2. Aislamiento a base de resina poliéster modificada.
3. Sobrecapa de resina amida‐imida.

Aplicaciones:

• Transformadores secos.
• Transformadores en aceite.
• Motores herméticos.
• Motores abiertos.
• Bobinas automotrices.
• Balastras.
• Motores para herramientas.
• Grandes bobinas toroidales.

Clase térmica:

200 °C, clase N

Propiedades:

• Excelentes características de estabilidad térmica, propiedades dieléctricas y mecánicas.
• Muy buena resistencia química a solventes comunes, refrigerantes y aceites minerales dieléctricos para transformadores.
• UNIVERSANEL® es químicamente resistente al freón 12 y 22.
• Ideal en aplicaciones en las que se contempla condiciones de humedad excesiva.

Color:

Ámbar (típico)

Normas:

Puede diseñarse el producto bajo cualquiera de las siguientes normas*:
• IEC 60317‐1 e IEC 60317‐13
• NEMA MW‐1000: MW 15‐C, MW 35‐C y MW 73‐C.
*En caso de requerir cumplir con una norma o especificación diferente a las indicadas, favor de consultar a nuestro departamento técnico.

Certificación:

Sistema de calidad certificado por:

1005936 QM08 UL ISO 9001:2008

Conductores Mexicanos Eléctricos y de Telecomunicaciones, S.A. de C.V.
Registro de producto ante Underwriters Laboratories Inc. File E 87331.

Datos para pedido:

Alambre magneto UNIVERSANEL®, calibre o sección transversal en mm2 del conductor, construcción doble, cantidad y tipo de empaque.

DESCRIPCION

Conductores de cobre suave en construcción flexible, aislamiento individual de PVC‐LS e identificados por código de colores, cinta reunidora de poliéster y cubierta exterior de PVC.
Calibres desde el 18 AWG hasta 8 AWG (0,823 mm³ hasta 8,37 mm³).

PRINCIPALES APLICACIONES

Operaclon e interconexion de dispositivos de protección y señalización. Alirnentación de circuitos de control de plantas generadoras de energía e industriales. Pueden ser instalados en tubería conduit, charolas e instalaciones subterráneas.

ESPECIFICACIONES

NOM‐063‐SCFI
NMX‐J‐300‐ANCE

CERTIFICACION

NOM ‐ ANCE ‐ LAPEM ‐ UL
Consulta departamento técnico para productos con certificación UL.



PROPIEDADES

o Conductor de cobre suave en construcción flexible clase K.
o En calibres 18 al14 AWG se construyen en cobre suave estariado, ideales para ambientes altamente húmedos ó de alta salinidad, evitando
con esto la corrosión.
o Aislamiento de PVC con características de antiflama, resistente a la propagación del incendio, baja ernisión de humos y baja emlsión de gas ácido halogenado.
o ldentificacion en código de colores, (además pueden ser fabricados sobre un color base e identificados por números).
o Tensión máxima de operaclón 600 V (también pueden ser fabricados para una tensión de 1000 V)
o Temperatura máxima de operación en el conductor: 90°C en ambiente seco y 75°C en ambiente húmedo (en Conductores ARSA los aislamientos utilizados en los conductores son para una temperatura de hasta 105°C).
o Debido a su alta flexibilidad reduce el costo de instalación, así tambien su construcción permite menores esfuerzos mecánicos
durante la instalación.
o La cubierta protectora es de PVC en color gris (también se puede fabricar en color negro con protección ultra violeta).
ARSA se reserva el derecho, cuando las condiciones del mercado lo dicten, a usar cobre sin estariar.

CABLE CONTROL BLINDADO
(cinta poliéster aluminio más malla de cobre estañado)

DESCRIPCiÓN

Conductores de cobre suave en construcción flexible, aislamiento individual de PVC‐LS e identificados por código de colores, blindaje a base de cinta poliéster aluminio más malla de cobre estañado y cubierta exterior de PVC.
Calibres desde el 18 AWG hasta 8 AWG (0,823 mm³ hasta 8,37 mm³).

PRINCIPALES APLICACIONES

Operación e interconexión de dispositivos de protección y señalización. Alimentación de circuitos de control de plantas generadoras de energía e industriales. Donde se requiere de una excelente protección al ruido electromagnético. Pueden ser instalados en tubería
conduit, charolas e instalaciones subterráneas.

ESPECIFICACIONES

NOM‐063‐SCFI
NMX‐J‐300‐ANCE

CERTIFICACiÓN

NOM ‐ ANCE ‐ LAPEM ‐ UL
Consulta departamento técnico para productos con certificación UL

PROPIEDADES

o Conductor de cobre suave en construcción flexible clase K.
o En calibres 18 al 14 A WG se construyen en cobre suave estañado, ideales para ambientes altamente húmedos o de alta salinidad, evitando con esto la corrosión.
o Aislamiento de PVC con características de antiflama, resistente a la propagación del incendio, baja emisión de humos y baja emisión de gas ácido halogenado. Identificación en código de colores, (además pueden ser fabricados sobre un color base e identificados por números).
o Doble blindaje a base de cinta poliéster aluminio más malla de cobre suave estañado.
o Debido al doble blindaje se brinda una alta protección a interferencias electromagnéticas, electrostáticas y reduce el posible riesgo de choque eléctrico.
o Tensión máxima de operación 600 V (también pueden ser fabricados para una tensión de 1000 V)
o Temperatura máxima de operación en el conductor: 90 ºC en ambiente seco y 75 ºC en ambiente húmedo (en Conductores ARSA los aislamientos utilizados en los conductores son para una temperatura de hasta 105 ºC).
o Debido a su alta flexibilidad reduce el costo de instalación, así también su construcción permite menores esfuerzos mecánicos durante la instalación.
o La cubierta protectora es de PVC en color gris (también se puede fabricar en color negro con protección ultra violeta).
ARSA se reserva el derecho, cuando las condiciones del
mercado lo dicten, a usar cobre sin estañar.
